RIADENÉ VŔTANIE POD RIEKY, CESTY, ŽELEZNICE A BUDOVY

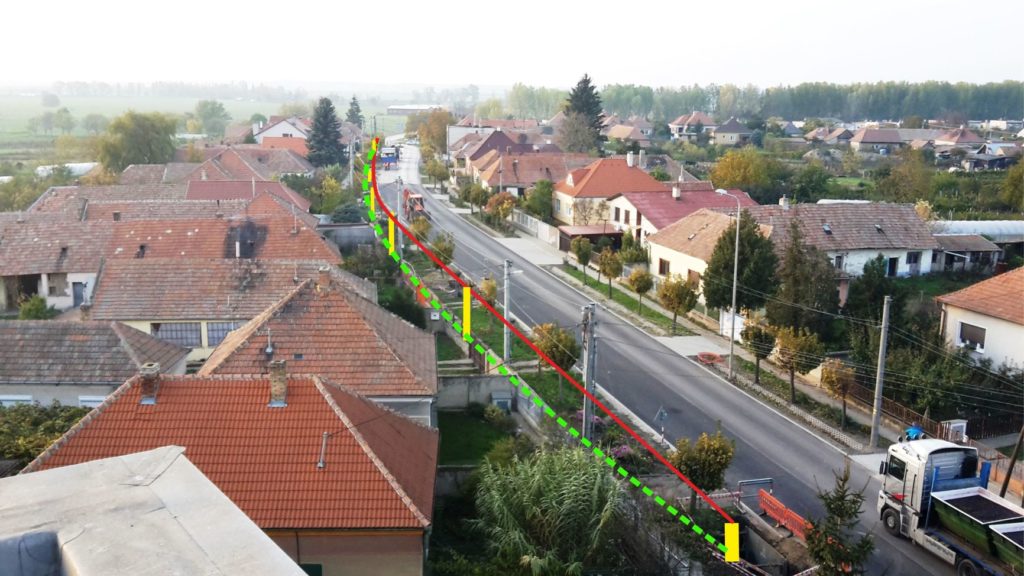

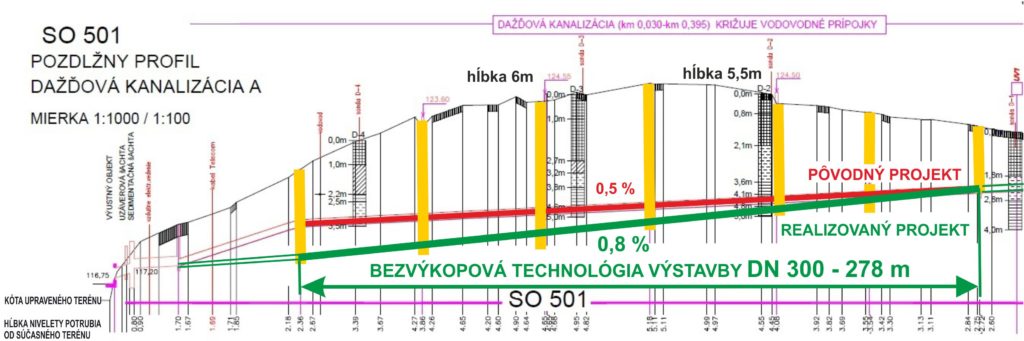

Riadeným vŕtaním realizujeme taktiež bezvýkopovú pokládku gravitačnej kanalizácie, viac info>>>

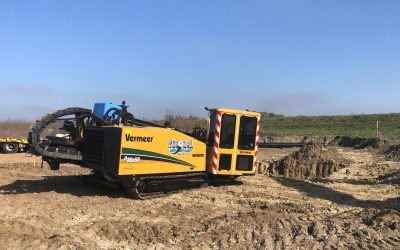

Používame vŕtacie stroje pre Horizontálne riadené vŕtanie HDD najlepších svetových výrobcov – americké VERMEER, AMERICAN AUGERS ako aj švajčiarskú TERRA a nemecké HŰTE – PRIME DRILLING s našimi pokrokovo-vývojovými vylepšeniami.
Realizujeme aj tie najväčšie priemery a dĺžky zaťahovaných potrubí vrátane priamo vysokotlakých plynovodných oceľových potrubí bez chráničiek do priemeru 1200 mm a dĺžkach do 600 m i viac.
Pre najnáročnejšie veľkopriemerové vŕtanie používame Maxi Directional Drill technológie s cirkuláciou a výkonným čistením vrtného výplachu NORMAG s vŕtacími strojmi veľkou ťažnou silou a veľkým krútiacim momentom.
Sú to jednotlivé vŕtacie stroje HDD:
100 ton (200/400) HtB 100 – DIRECTIONAL DRILL
150 ton (330/480) DD 330 AMERICAN AUGERS
Niekoľko príkladov z referenčných stavieb pre horizontálne riadené vŕtanie:
HYDROTUNELOM používané zariadenia pre horizontálne riadené vŕtanie s ťažnou silou až 150 ton realizuje
podvrty o Ø150-Ø1200 mm až do dĺžky 600m

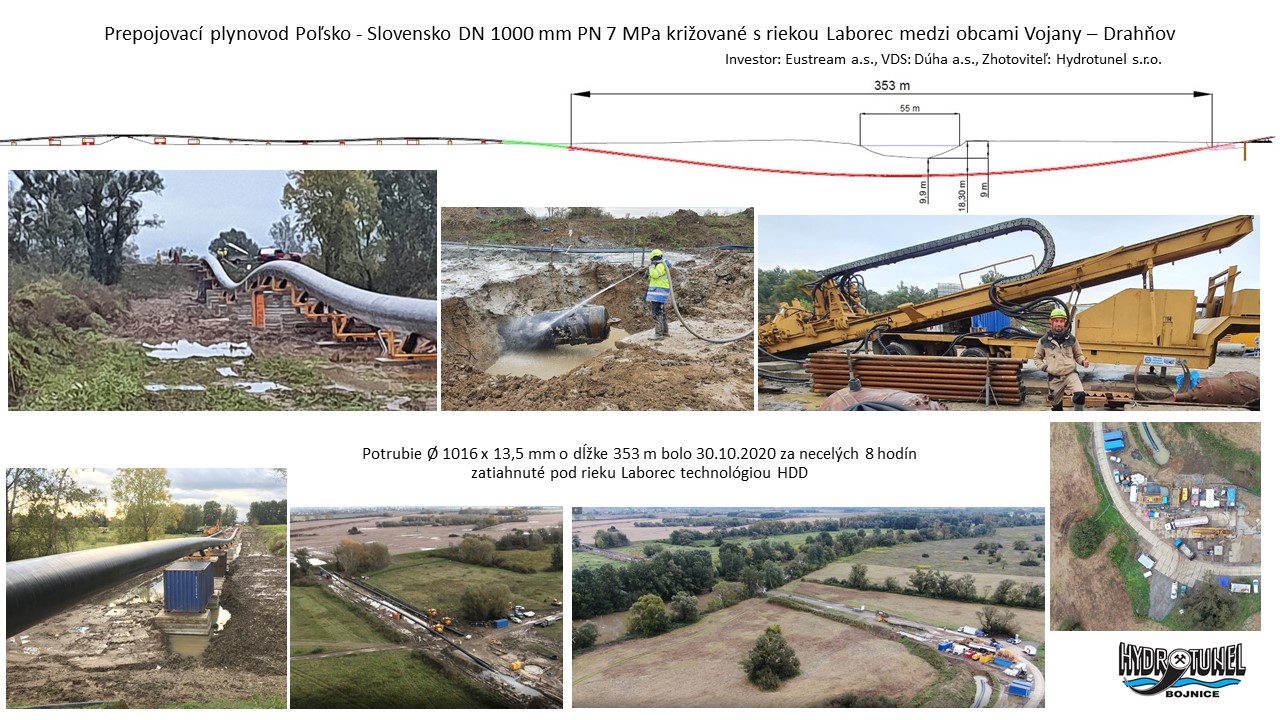

Drahňov – Vojany
NIžná Myšla

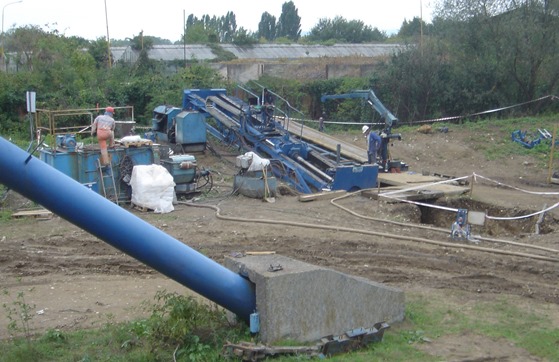

Zatiahnutie oceľového vysokotlakého plynovodu Ø711/10mm pod riekou Hornád dĺžky 205 m
Považská Bystrica
430m dlhý riadený vrt HDD pod priehradu, 3 cesty, 7 koľají železnice pre plynovod v HDPE chráničke Ø250mm
HDD vŕtanie s riadeným pilotným vrtom sme realizovali aj v tvrdších horninách s MUD motorom Ø120mm a následným možným rozšírením až na Ø350mm
Komárno I.
340 m dlhé obetónované oceľové potrubie pre nový vysokotlakový plynovod Ø 324×10 mm zatiahnuté pod rieku Váh cez protipovodňovú hrádzu.
Komárno II.
Prekládka inžinierských sietí z mosta do 230m dlhého HDD vrtu Ø1000mm. V tomto bentonitovom mikrotunely bolo uložené 5 chráničiek – pre vodovodné potrubie Ø450mm, pre vysokotlakú kanalizáciu Ø115mm, pre plynovod Ø225mm, pre telekomunikačný optokábel Ø60mm a pre vysokonapäťový kábel Ø110mm.
Krásna nad Hornádom (pri Košiciach)
Prekládka VTL oceľového plynovodu DN 500mm pod rieku Hornád na vzdialenosť 130m.
Brodské
Zatiahnutie oceľového vysokotlakého tranzitného plynovodu Ø711/10mm pod riekou Morava technológiou HDD.

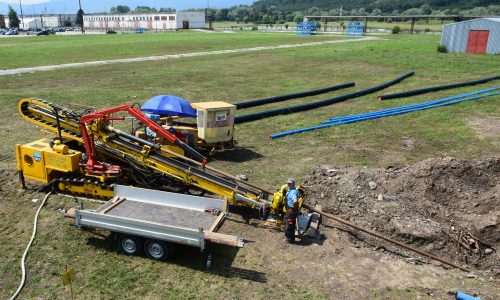

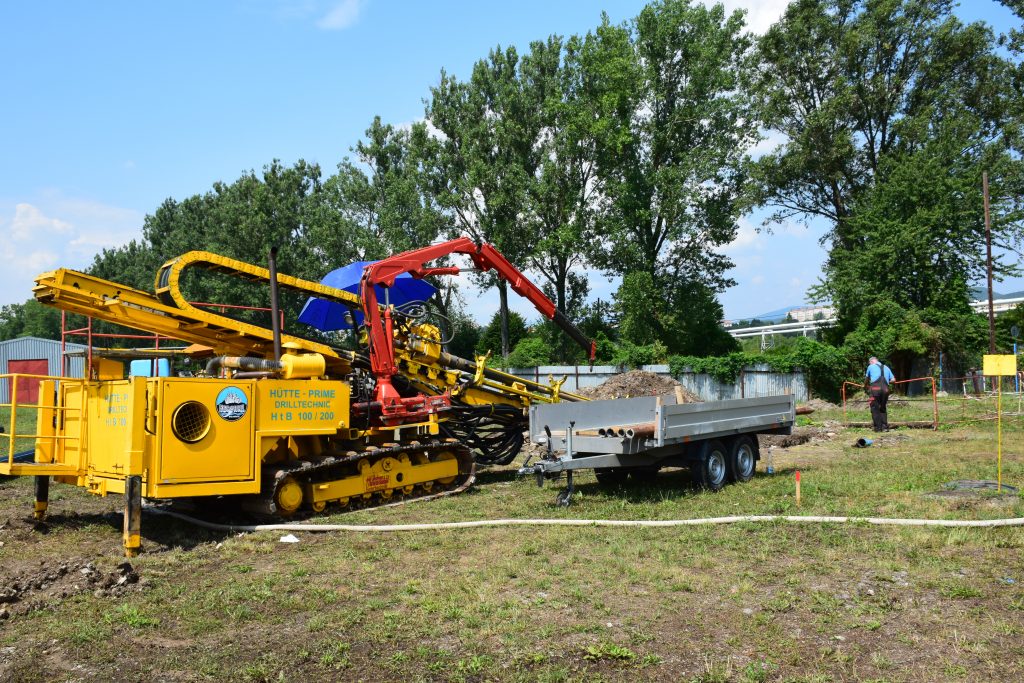

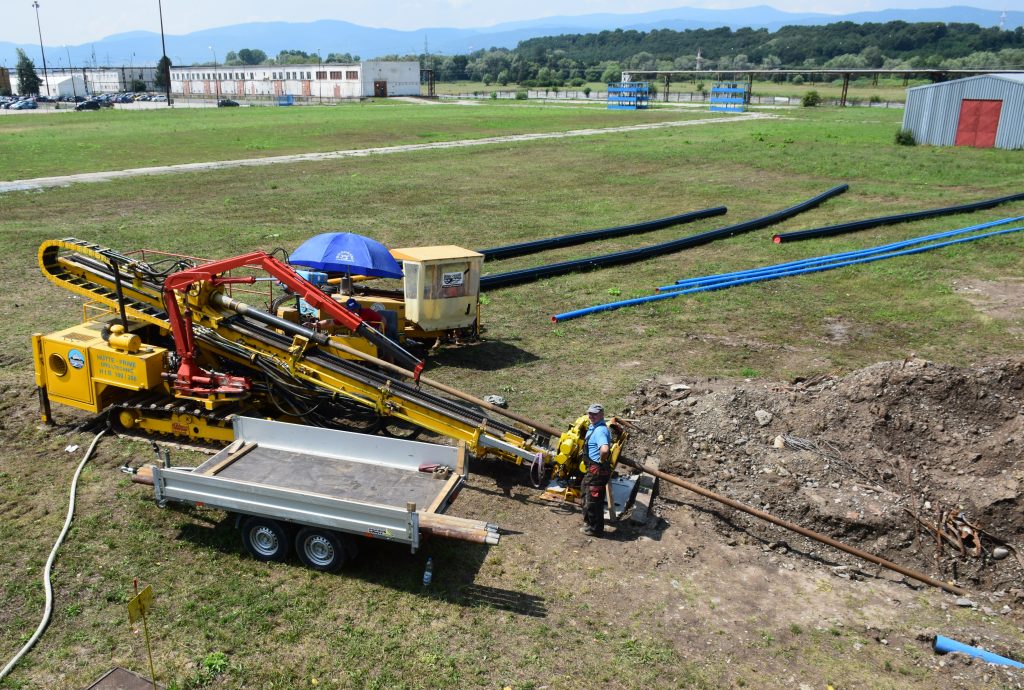

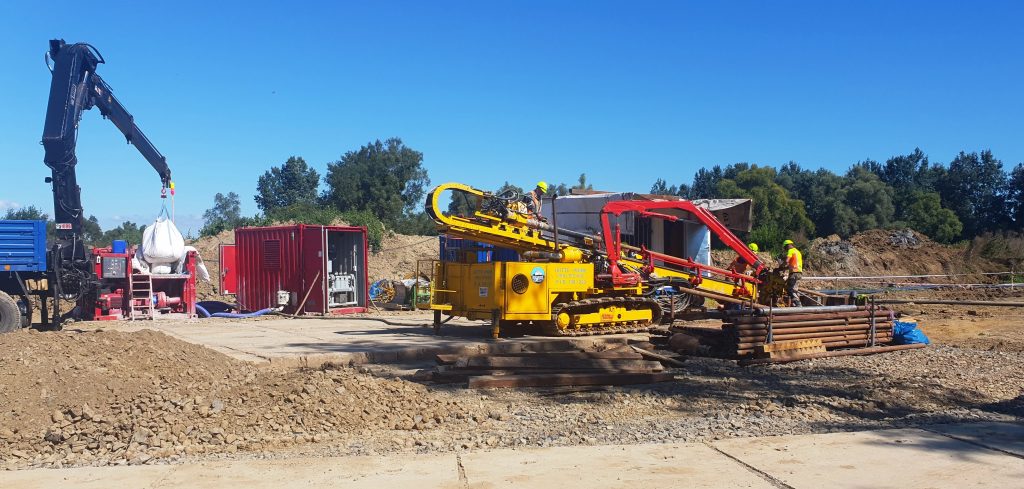

RIADENÉ VŔTANIE Midi Directional Drill – stroj s ťažnou silou 45 ton HUTTE – PRIME DRILLING (100/200) , pre priemery Ø200mm – Ø800mm a dĺžky do 400m
RIADENÉ VŔTANIE Mini Directional Drill – s ťažnou silou 25 ton, pre priemery Ø50mm – Ø500mm a dĺžky do 180m
VTL plynovody
križovanie Šurského kanála oceľovým VTL plynovodom Ø 323,9 x 7,1 mm PN 25 ochráneného sklolaminátovou izoláciou
križovanie Račianského a Vajnorského potoka oceľovým VTL plynovodom 168 x 5 mm PN 25 ochráneného sklolaminátovou izoláciou

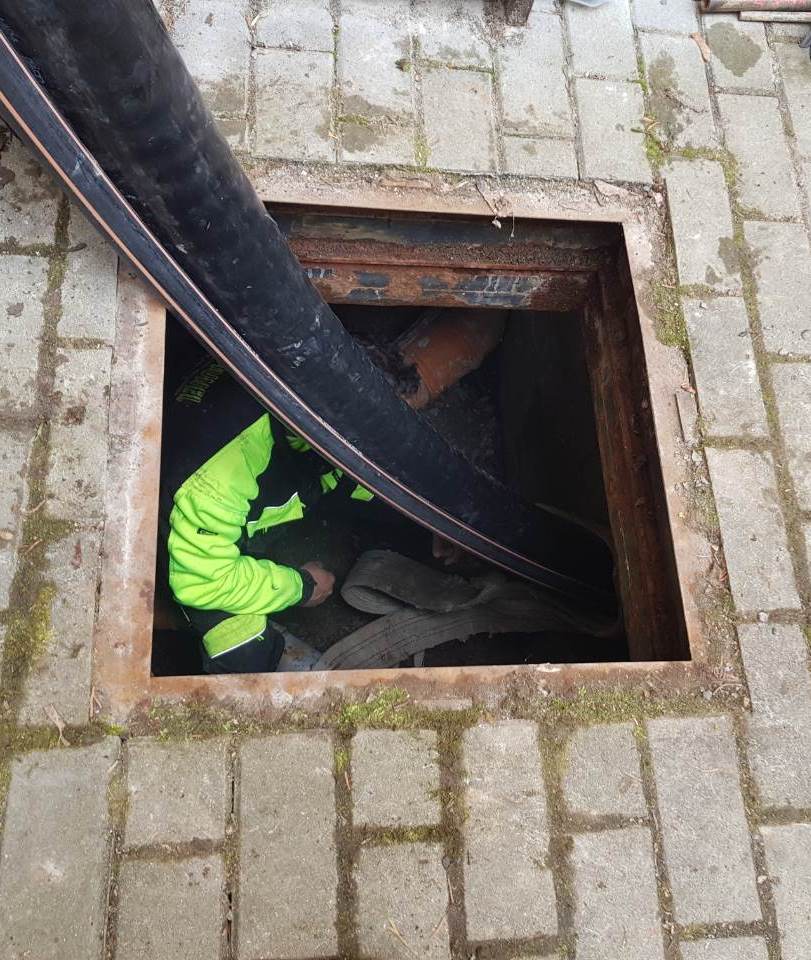

VÝSTAVBA HORÚCOVODNÝCH A TEPELNE IZOLOVANÝCH VEDENÍ
Bezvýkopovo – riadeným vŕtaním (HDD) s ohybným potrubím – bez chráničiek
TLAKOVÁ KANALIZÁCIA REALIZOVANÁ RIADENÝM VŔTANÍM
z obce Opatovce nad Nitrou do priemyselného parku Prievidza
materiál : HDPE ø 160 mm, dĺžka: 1850 m

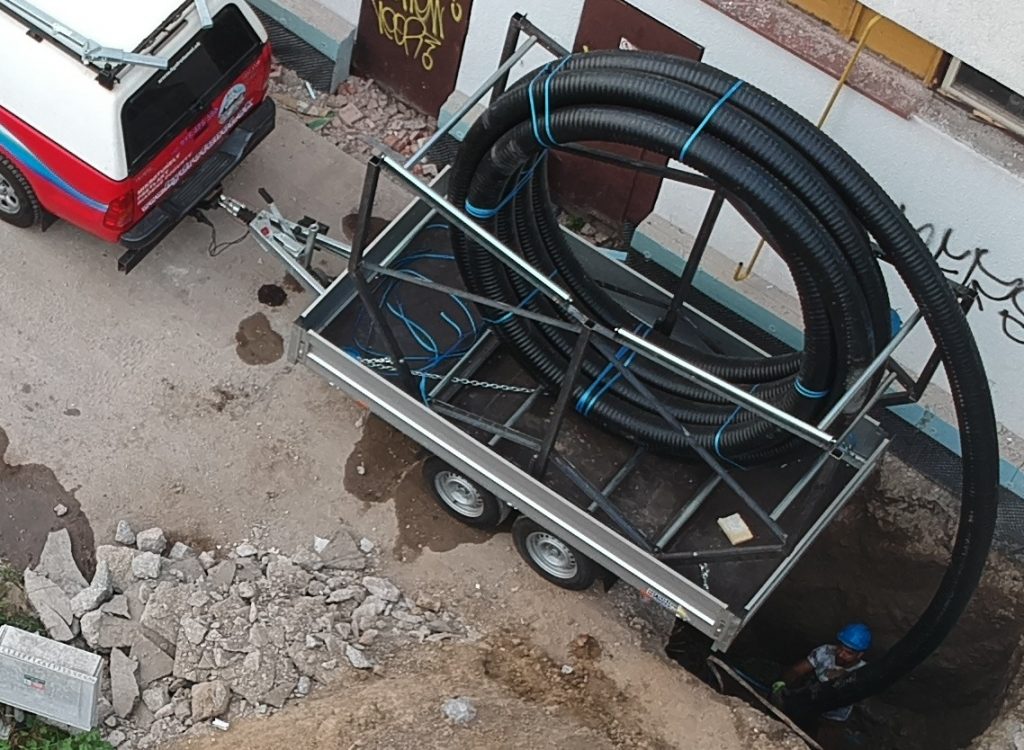

Zaťahovanie HDPE Ø 160 mm. (obr.1)
Obsyp potrubia v jamách. (obr.2)
Vyústenie pilota po 150 m vrte v 30 cm medzere. (obr.3)
Oblúk v jame. (obr. 4)
Jama s tlakovou kanalizáciou a vyhľadávacím vodičom. (obr.5)
Zváranie elektrotvaroviek v jame. (obr.6)
